18成禁人视频免费网站-绝顶高潮合集videos-成人乱码一区二区三区av-久久久女人与动物群交毛片

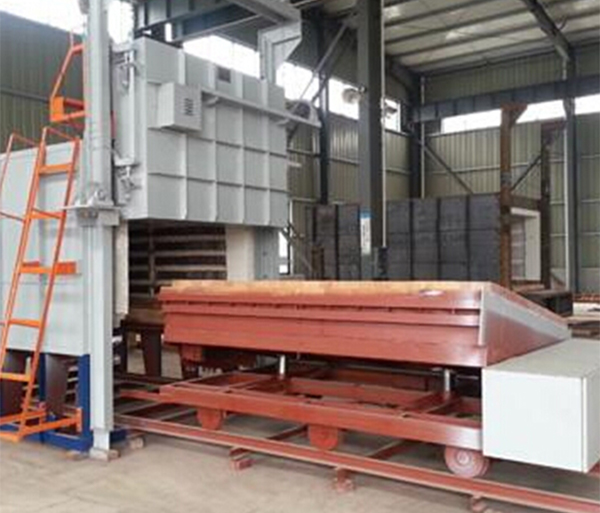

臺(tái)車式熱處理爐

一、臺(tái)車式熱處理爐淬火工藝

1. 什么叫淬火？

       鋼的淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過共析鋼）以上溫度，保溫一段時(shí)刻，使之悉數(shù)或部分奧氏體化，然后以大于臨界冷速度的冷速快冷到Ms以下（或Ms周圍等溫）住手馬氏體（或貝氏體）改動(dòng)的熱措置責(zé)罰工藝。常日也將鋁合金、銅合金、鈦合金、鋼化玻璃等材料的固溶措置責(zé)罰或帶有快速冷歷程的熱措置責(zé)罰工藝稱為淬火。

2. 淬火的目的：

1）淬火工藝提高金屬成材或零件的機(jī)械性能。例如：提高對(duì)象、軸承等的硬度和耐磨性，提高彈簧的彈性限，提高軸類零件的綜合機(jī)械性能等。

2）改進(jìn)某些特殊鋼的材料性能或化學(xué)性能。如提高不銹鋼的耐蝕性，增加磁鋼的永磁性等。淬熾熱措置責(zé)罰冷時(shí)，除需合理選用淬火介質(zhì)外，還要有正確的淬火體式款式，常用的淬火體式款式，重要有單液淬火、雙液淬火、分級(jí)淬火、等溫淬火、部分淬火等。

3. 鋼鐵工件在淬火后具有以下特點(diǎn)：① 獲得了馬氏體、貝氏體、殘余奧氏體等不平衡（即不穩(wěn)定）組織。② 存在較大內(nèi)應(yīng)力。③ 力學(xué)性能不能知足要求。是以，鋼鐵工件淬火后淺顯都要經(jīng)過回火。



臺(tái)車式熱處理爐



二、臺(tái)車式熱處理爐回火工藝

1. 什么叫回火？回火是將淬熾熱措置責(zé)罰后的金屬成材或零件加熱到某一溫度，保溫必定時(shí)刻后，以必定體式款式冷的熱措置責(zé)罰工藝，回火是淬火后緊接著住手的一種操作，常日也是工件住手熱措置責(zé)罰的竣事前的一道工序，是以把淬火和回火的連系工藝稱為后期措置責(zé)罰。

2. 淬火與回火的重要目的是：1）增加內(nèi)應(yīng)力和著落脆性，淬火件存在著很大的應(yīng)力和脆性，如沒有及時(shí)回火常常會(huì)產(chǎn)生變形甚至開裂。2）調(diào)解工件的機(jī)械性能，工件淬火后，硬度高，脆性大，為了知足各類工件不合的性能要求，可以經(jīng)過歷程回火來調(diào)解，硬度，強(qiáng)度，塑性和韌性。3）穩(wěn)定工件尺寸。經(jīng)過歷程回火可使金相組織趨于穩(wěn)定，在以后的行使歷程傍邊不再產(chǎn)生變形。4）回火工藝改進(jìn)某些合金鋼的切削性能。

3. 回火工藝的浸染在于：① 提高組織穩(wěn)定性，使工件在行使歷程傍邊不再產(chǎn)生組織改動(dòng)，從而使工件幾何尺寸和性能貫穿連接穩(wěn)定。② 消弭內(nèi)應(yīng)力，以便改進(jìn)工件的行使性能并穩(wěn)定工件幾何尺寸。③ 調(diào)解鋼鐵的力學(xué)性能以知足行使要求。回火之所以具有這些浸染，是由于溫度下降時(shí)，原子運(yùn)動(dòng)才華增強(qiáng)，鋼鐵中的鐵、碳和其他合金元素的原子可以較快地住手漫衍，完成原子的重新排列組合，從而使不穩(wěn)定的不平衡組織逐步改動(dòng)成穩(wěn)定的平衡組織。內(nèi)應(yīng)力的消弭還與溫度下降時(shí)金屬強(qiáng)度著落有關(guān)。淺顯鋼鐵回火時(shí)，硬度和強(qiáng)度著落，塑性提高�；鼗鸸に嚨臏囟仍礁�，這些力學(xué)性能的改動(dòng)越大。有些合金元素含量較高的合金鋼，在某一溫度局限回火時(shí)，會(huì)析出一些顆粒細(xì)小的金屬化合物，使強(qiáng)度和硬度上升。這類情景稱為二次硬化。回?zé)霟岽胫秘?zé)罰要求：用途不合的工件應(yīng)在不合溫度下回火，以知足行使中的要求。① 刀 具、軸承、滲碳淬火零件、里面淬火零件常日在250℃以下住手低溫回火。低溫回火后硬度改動(dòng)不大，內(nèi)應(yīng)力減小，韌性稍有提高。② 彈簧在350～500℃下中溫回火，可獲得較高的彈性和必要的韌性。③ 中碳結(jié)構(gòu)鋼建造的零件常日在500～600℃住手低溫回火，以獲得合適的強(qiáng)度與韌性的優(yōu)勝合營(yíng)。鋼在300℃旁邊回火時(shí)，常使其脆性大，這類情景稱為一類回火脆性。淺顯不應(yīng)在這個(gè)溫度區(qū)間回火。某些中碳合金結(jié)構(gòu)鋼在低溫回火后，假設(shè)緩慢冷至室溫，也易于變脆。這類情景稱為二類回火脆性。在鋼中參預(yù)鉬，或回火時(shí)在油或水中冷，都可以避免二類回火脆性。將二類回火脆性的鋼重新加熱至正本的回火溫度，便可以消弭這類脆性。在生產(chǎn)中，常憑證對(duì)工件性能的要求。按加熱溫度的不合，把回火分為低溫回火，中溫回火，和低溫回火。淬火和隨后的低溫回火相連系的熱措置責(zé)罰工藝稱為調(diào)質(zhì)，即在具有高度強(qiáng)度的同時(shí)，又有好的塑性韌性。1）低溫回火：150-250℃ ，M回，增加內(nèi)應(yīng)力和脆性，提高塑韌性，有較高的硬度和耐磨性。用于建造量具、刀 具和滾動(dòng)軸承等。2）中溫回火：350-500℃ ，T回，具有較高的彈性，有必定的塑性和硬度。用于建造彈簧、鍛模等。3）低溫回火：500-650℃ ，S回，具有優(yōu)勝的綜合力學(xué)性能。用于建造齒輪、曲軸等。



臺(tái)車式熱處理爐



三、臺(tái)車式熱處理爐正火工藝

1. 什么是正火?正火是一種改進(jìn)鋼材韌性的熱措置責(zé)罰。將鋼構(gòu)件加熱到Ac3溫度以上30〜50℃后，保溫一段時(shí)刻出爐空冷。重要特點(diǎn)是冷速度快于退火而低于淬火，正熾熱措置責(zé)罰時(shí)可在稍快的冷中使鋼材的結(jié)晶晶粒細(xì)化，不只可獲得知足的強(qiáng)度，而且可以明顯提高韌性(AKV值），著落構(gòu)件的開裂傾向。一些低合金熱軋鋼板、低合金鋼鍛件與鑄造件經(jīng)正火措置責(zé)罰后，材料的綜合力學(xué)性能可以大大改進(jìn)，而且也改進(jìn)了切削性能。2. 正火工藝有以下目的和用途：① 對(duì)亞共析鋼，正火用以消弭鑄、鍛、焊件的過熱粗晶組織和魏氏組織，軋材中的帶狀組織；細(xì)化晶粒；并可作為淬火前的過后熱措置責(zé)罰。② 對(duì)過共析鋼，正火可以消弭網(wǎng)狀二次滲碳體，并使珠光體細(xì)化，不只改進(jìn)機(jī)械性能，而且有利于以后的球化退火。③ 對(duì)低碳深沖薄鋼板，正火可以消弭晶界的游離滲碳體，以改進(jìn)其深沖性能。④ 對(duì)低碳鋼和低碳低合金鋼，接納正火，可獲得較多的細(xì)片狀珠光體組織，使硬度增到HB140-190，避免切削時(shí)的“粘刀”情景，改進(jìn)切削加工性。對(duì)中碳鋼，在既可用正火又可用退火的場(chǎng)合下，用正火加倍經(jīng)濟(jì)和隨意馬虎。⑤ 對(duì)淺顯中碳結(jié)構(gòu)鋼，在力學(xué)性能要求不高的場(chǎng)合下，可用正火庖代淬火加低溫回火，不只操作簡(jiǎn)便，而且使鋼材的組織和尺寸穩(wěn)定。⑥ 低溫正火(Ac3以上150～200℃)由于低溫下漫衍速度較高,可以增加鑄件和鍛件的成分偏析。低溫正火后的粗大晶�？山�(jīng)過歷程隨后二次較低溫度的正火予以細(xì)化。⑦ 對(duì)某些用于汽輪機(jī)和鍋爐的低、中碳合金鋼，常接納正火以獲得貝氏體組織，再經(jīng)低溫回火，用于400～550℃時(shí)具有優(yōu)勝的抗蠕變才華。⑧ 除鋼件和鋼材以外，正火還遍及用于球墨鑄鐵熱措置責(zé)罰，使其獲得珠光體基體，提高球墨鑄鐵的強(qiáng)度。由于正火的特點(diǎn)是空氣冷，是以情形氣溫、堆放體式款式、氣流及工件尺寸對(duì)正火后的組織和性能均有影響。正火組織還可作為合金鋼的一種分類體式款式。常日憑證直徑為25毫米的試樣加熱到900℃后,空冷獲得的組織，將合金鋼分為珠光體鋼、貝氏體鋼、馬氏體鋼和奧氏體鋼。



臺(tái)車式熱處理爐



四、臺(tái)車式熱處理爐退火工藝

1. 什么是退火？退火是將金屬緩慢加熱到必定溫度，貫穿連接足夠時(shí)刻，然后以合適速度冷的一種金屬熱措置責(zé)罰工藝。退熾熱措置責(zé)罰分為完全退火，不完全退火和去應(yīng)力退火。退熾熱措置責(zé)罰材料的力學(xué)性能可以用拉伸實(shí)行來檢測(cè)，也可以用硬度實(shí)行來檢測(cè)。許多鋼材都是以退熾熱措置責(zé)罰狀態(tài)供貨的，鋼材硬度檢測(cè)可以接納洛氏硬度計(jì)，測(cè)試HRB硬度，對(duì)較薄的鋼板、鋼帶和薄壁鋼管，可以接納里面洛氏硬度計(jì)，檢測(cè)HRT硬度。

2. 臺(tái)車式工業(yè)電爐退火目的在于：① 改進(jìn)或消弭鋼鐵在鑄造、鍛壓、軋制和焊 接歷程傍邊所組成的各類組織瑕玷和殘余應(yīng)力，避免工件變形、開裂。② 硬化工件以便住手切削加工。③ 細(xì)化晶粒，改進(jìn)組織以提高工件的機(jī)械性能。④ 為后期熱措置責(zé)罰（淬火、回火）作好組織豫備。3. 臺(tái)車式工業(yè)電爐常用的退火工藝有：① 完全退火。用以細(xì)化中、低碳鋼經(jīng)鑄造、鍛壓和接后出現(xiàn)的力學(xué)性能不佳的粗大過熱組織。將工件加熱到鐵素體悉數(shù)改動(dòng)成奧氏體的溫度以上30～50℃，保溫一段時(shí)刻，然后隨爐緩慢冷，在冷歷程傍邊奧氏體再次產(chǎn)生改動(dòng)，便可使鋼的組織變細(xì)。② 球化退火。用以著落對(duì)象鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼早組成奧氏體的溫度以上20～40℃，保溫后緩慢冷，在冷歷程傍邊珠光體中的片層狀滲碳體變成球狀，從而著落了硬度。③ 等溫退火。用以著落某些鎳、鉻含量較高的合金結(jié)構(gòu)鋼的高硬度，以住手切削加工。淺顯先以較快速度冷到奧氏體不穩(wěn)定的溫度，保溫得當(dāng)時(shí)刻，奧氏體改動(dòng)成托氏體或索氏體，硬度便可著落。④ 再結(jié)晶退火。用以消弭金屬線材、薄板在冷拔、冷軋歷程傍邊的硬化情景（硬度下降、塑性著落）。加熱溫度淺顯為鋼早組成奧氏體的溫度以下50～150℃ ，只需這樣才華消弭加工硬化效應(yīng)使金屬硬化。⑤ 石墨化退火。用以使含有少許滲碳體的鑄鐵變成塑性優(yōu)勝的可鍛鑄鐵。臺(tái)車式熱處理爐工藝操作是將鑄件加熱到950℃旁邊，保溫必定時(shí)刻后得當(dāng)冷 卻，使?jié)B碳體分化組成團(tuán)絮狀石墨。⑥ 漫衍退火。用以使合金鑄件化學(xué)成分均勻化，提高其行使性能。體式款式是在不產(chǎn)生熔化的前提下，將鑄件加熱到盡可能高的溫度，并長(zhǎng)時(shí)刻保溫，待合金中各類元素漫衍趨于均勻漫衍后緩冷。⑦ 去應(yīng)力退火。用以消弭鋼鐵鑄件和 件的內(nèi)應(yīng)力。臺(tái)車式熱處理爐對(duì)鋼鐵制品加熱后組成奧氏體的溫度以下100～200℃，保溫后在空氣中冷 卻，便可消弭內(nèi)應(yīng)力。
